Задвижки
-
Fig.Z101Задвижка с обрезиненным клином фланцевая чугунная, F4, клин-чугун GGG50+EPDM, PN16 -
Fig.Z104Задвижка с обрезиненным клином фланцевая чугунная, F4, клин-чугун GGG50+EPDM, PN10/16
-
Fig.Z104/NBRЗадвижка с обрезиненным клином фланцевая чугунная, F4, клин-чугун GGG50+NBR, PN10/16
-
Fig.Z101-IЗадвижка клиновая с электроприводом чугунная фланцевая, F4, клин-чугун GGG50+EPDM, PN16
-
Fig.Z202Задвижка шиберно-ножевая однонаправленная межфланцевая чугунная, шибер-нж сталь AISI304, PN10
-
Fig.Z202-I, 380VЗадвижка шиберно-ножевая однонаправленная с электроприводом 380В, шибер-нж сталь AISI304, PN10
-
Fig.Z203Задвижка шиберно-ножевая двунаправленная межфланцевая чугунная, шибер-нж сталь AISI304, PN10
-
Fig.Z203-IIЗадвижка шиберно-ножевая двунаправленная с пневмоприводом, шибер-нж сталь AISI304, PN10
-
Fig.30ч6брЗадвижка 30ч6бр параллельная чугунная фланцевая, PN10
-

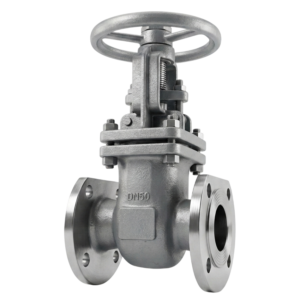

Fig.30с41нжЗадвижка 30с41нж фланцевая стальная (с нержавеющей наплавкой клина), PN16
-
Задвижка с концевым сигнализатором и указателем положения фланцевая чугунная
-
Fig.Z101-PЗадвижка клиновая с указателем положения фланцевая чугунная, F4, клин-чугун GGG50+EPDM, PN16
-
Fig.Z320Задвижка клиновая муфтовая нержавеющая, клин-нж сталь 304, PN16
-
Fig.Z330Задвижка клиновая муфтовая латунная, клин-латунь, PTFE, PN16
Задвижка с обрезиненным клином UKSPAR: классическое решение для водоснабжения и технических сетей
Задвижка клиновая с резиновым покрытием – это надежное запорное устройство, обеспечивающее полное перекрытие потока в трубопроводных системах. Бренд UKSPAR предлагает серию чугунных задвижек с обрезиненным клином, сочетающих в себе герметичность, долговечность и адаптированность к украинским условиям эксплуатации.Кроме задвижек с обрезиненным клином, в каталоге Укспар также представлены шиберные задвижки, стальные задвижки, чугунные задвижки и задвижки с электроприводом разных диаметров — от компактных бытовых до крупных промышленных. Купить задвижку трубопроводную (запорную арматуру) с доставкой по Киеву и по всей Украине можно в компании Укспар — актуальные цены и наличие в каталоге или у менеджера.
Этот тип арматуры широко используется в водопроводных, хозяйственных, тепловых и коммунальных сетях как на новых объектах, так и при модернизации существующих.
Популярные типоразмеры и виды защелок UKSPAR
Наиболее востребованы у покупателей следующие типы и диаметры запорной арматуры:
- Задвижка чугунная DN50–DN300 – для водопроводных и тепловых сетей жилых и коммерческих объектов.
- Задвижка стальная фланцевая (30x41нж) — для магистральных трубопроводов и промышленных систем с повышенным давлением.
- Задвижка шиберная (ножевая) - для канализации, очистных сооружений и сред с жесткими включениями.
- Защелка баттерфляй (дисковая поворотная) — компактное решение для ограниченного пространства, подробнее в разделе «Затворы Баттерфляй».
- Задвижка с электроприводом – для узлов автоматизированного управления потоком.
Цена на задвижку зависит от диаметра, материала корпуса, типа привода и уплотнения – актуальную стоимость уточняйте в каталоге или у менеджеров Укспар.
Для чего применяется защелка с обрезиненным клином
Задвижка обрезиненный клин используется для полного перекрытия потока рабочей среды в трубопроводе. Открытие или закрытие производится перемещением клина вдоль оси потока, что гарантирует минимальное сопротивление в открытом состоянии и надежное уплотнение в закрытом.
Основные сферы применения:
- централизованное и локальное водоснабжение;
- насосные станции, узлы учета воды;
- коммунальные теплосети;
- промышленные системы с температурой до +100 °C;
- трубопроводы с технической или доочищенной водой;
- строительные и городские инженерные сети.
Изделия с обрезиненным клином UKSPAR являются современным аналогом популярной модели задвижки 30ч39р, но с улучшенной герметичностью, износостойкостью и удобством обслуживания.
Ключевые преимущества:
- Полное перекрытие потока без подтекания – герметичность класса "А".
- Сопротивление отсутствует в открытом положении.
- Резиновое покрытие клина (EPDM) – не стирается, эластично при перепадах температур.
- Корпус из ковкого чугуна GGG50 – высокая прочность при относительно небольшом весе.
- Антикоррозионное эпоксидное покрытие толщиной до 250–350 микрон защищает как снаружи, так и внутри.
- Ресурс более 50 000 циклов – выдерживает длительную эксплуатацию без замены.
Принцип работы задвижки с обрезиненным клином
Конструкция подразумевает перемещение клина по направляющей в вертикальной плоскости. В закрытом положении он плотно прижимается к корпусу, создающему 100% герметичное перекрытие потока.
Как это работает:
- Вращение штурвала или редуктора передает усилие на шток.
- Шток приподнимает или опускает клин.
- За счет этого происходит открытие или закрытие потока.
Благодаря удачной конструкции, задвижка в открытом состоянии обеспечивает долгий срок службы уплотнений и низкие эксплуатационные расходы.
Материалы, из которых производятся задвижки с обрезиненным клином UKSPAR
Защелка Fig. Z101 разработана с учетом требований к прочности, герметичности и долговечности. В производстве используются высококачественный ковкий чугун, качественная вулканизация клина резиной EPDM или NBR и проверенные уплотнительные материалы:
- Корпус — чугун ковкий EN-GJS500-7, устойчивый к механическим нагрузкам и коррозии.
- Клин – ковкий чугун с вулканизированным покрытием резиной EPDM или NBR, обеспечивающий надежное уплотнение.
- Удерживающее кольцо и упорная шайба – латунь, обеспечивающая плавное перемещение клина.
- Шток изготовлен из нержавеющей стали EN 1.4021, что гарантирует долговечность и устойчивость к износу.
- Уплотнение по штоку – резиновыми кольцами NBR, рассчитанными на работу в системах с водой и воздухом.
- Гайка штока – латунь CW617N, антикоррозионная, с низким коэффициентом трения.
- Крепление – болты из нержавеющей стали.
- Покрытие – двухслойное эпоксидное (толщина до 350 микрон), нанесенное методом напыления, соответствует стандарту BS 6920.
Эти материалы обеспечивают высокую надежность задвижек UKSPAR даже в условиях повышенной влажности, агрессивной почвы или перепадов давления.
Рабочие характеристики защелок UKSPAR
Задвижка для водоснабжения UKSPAR соответствует нормам DIN/EN и адаптирован к реальным условиям эксплуатации инженерных сетей:
- Класс герметичности: "А" (полное перекрытие без утечки).
- Рабочее давление: PN10 и PN16 (в зависимости от модели).
- Максимальная температура – до +100 °C (EPDM).
- Предназначенная среда – питьевая вода, техническая вода, воздух (без смазки).
- Количество циклов открытия/закрытия – более 50 000.
- Температурная стойкость и выбор уплотнения.
EPDM (до +100 °C) – идеально подходит для холодной и горячей воды, бытового и коммунального водоснабжения. Устойчив к действию солей, хлора, слабых кислот.
Для агрессивных сред (кислоты, нефтепродукты, пары) используются другие типы арматуры – уточняется отдельно.
Типы подсоединения задвижек UKSPAR
Задвижки с обрезиненным клином имеют фланцевое присоединение в соответствии с международными стандартами DIN и EN. Это позволяет быстро интегрировать арматуру в большинство типовых трубопроводов без дополнительных переходников.
Характеристики присоединения:
- Тип подсоединения: фланцевое (двухстороннее).
- Фланцевые отверстия: соответствие PN10, PN16.
- Монтажная длина: согласно EN 558, серия 3 (короткий корпус типа F4).
- Тип конструкции: прямой проход, полный диаметр.
- Управление: ручное (штурвал), возможность подключения редуктора или электропривода.
Благодаря стандартизированному фланцевому соединению монтаж занимает минимум времени и не требует сварки или специального инструмента.
Доступные диаметры и модельная линейка защелок UKSPAR
Задвижки с обрезиненным клином UKSPAR представлены в широком диапазоне размеров – от DN40 до DN1200. Это позволяет подобрать арматуру как для локальных разводок, так и больших коммунальных и промышленных сетей.
Номенклатура моделей включает:
- DN40–DN300 – компактные модели для жилых и административных объектов. Монтаж в узлах учета, на вводах, котельных.
- DN350–DN600 – средний диапазон для городских сетей, магистралях, насосных станций.
- DN700–DN1200 – крупногабаритные задвижки применяются в магистральных трубопроводах, на объектах водоканалов и промышленности.
Почему стоит купить задвижку с обрезиненным клином бренда UKSPAR
Компания Укспар (Киев) — официальный поставщик запорной и трубопроводной арматуры бренда UKSPAR, в частности, задвижек с обрезиненным клином во фланцевом исполнении. Мы обеспечиваем полную техническую поддержку и гарантийные обязательства, наличие на складе, доступную цену и быструю логистику по Украине.Кроме задвижек с обрезиненным клином, у нас можно заказать чугунные задвижки, стальные, шиберные и задвижки с электроприводом под любые диаметры и рабочее давление.
Что вы получите, выбрав Укспар:
- качественную продукцию со всеми разрешительными сертификатами;
- актуальный ассортимент - DN40-DN1200 в наличии;
- техническую консультацию – поможем подобрать задвижку для конкретного инженерного решения;
- скорую доставку по Киеву и всей Украине;
- оптимальные цены для клиентов;
- поддержку после продажи – чертеж, документация, инструкции по монтажу.
Купить задвижку запорную можно в компании Укспар — с гарантией, консультацией и удобными условиями поставки.
