Редукторы червячные
Каталог червячных редукторов UKSPAR

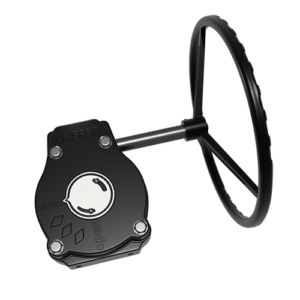

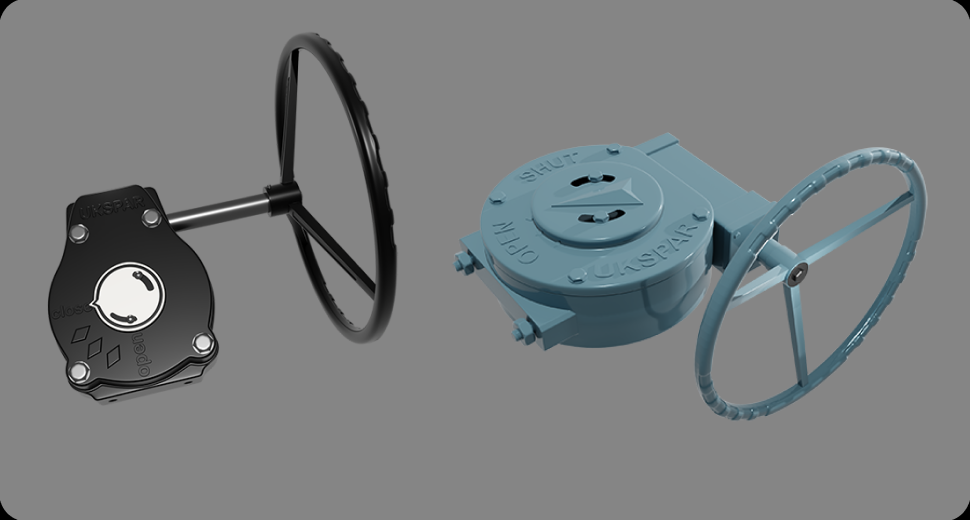

В каталоге UKSPAR представлены червячные редукторы Fig.B003 для дисковых затворов и фланцевых шаровых кранов K110 Они предназначены для ручного управления четвертибортовой арматурой через штурвал или маховик. Конкретное исполнение подбирают под присоединительный фланец, квадрат штока, направление вращения и требуемый момент.
Как подобрать червячный редуктор под вашу арматуру.
Выходной момент редуктора должен превышать максимальный момент управления арматурой с рекомендуемым запасом изготовителя. В то же время, он не должен перегружать шток и корпус. Для выбора требуются тип, модель, DN, PN, момент, угол поворота, монтажное положение и условия окружающей среды.
Также важно знать:
- размеры верхнего фланца и стандарт подсоединения;
- форма и размер посадки штока;
- входящий и требуемый выходной крутящий момент;
- угол хода, конечные упоры и направление закрывания;
- температура, коррозия и нужная степень защиты IP.
Если требуется червячный редуктор для задвижки, сначала проверяют кинематику: классическая задвижка является многооборотной, тогда как модели для затвора или крана обычно работают на 90°. Для многооборотной арматуры может потребоваться другой тип передачи или привода.
Принцип работы червячных редукторов и конструкция
Червь на входном валу вращает зубчатое колесо, соединенное с выходной втулкой. Большое передаточное число уменьшает скорость и увеличивает доступный момент. Корпус удерживает валы и смазочное масло, конечные упоры задают крайние положения, а индикатор показывает «открыто/закрыто».
Ударные нагрузки, неправильные упоры и чрезмерное усилие сокращают ресурс механизма и арматуры.
Передаточное число и крутящий момент
Передаточное число показывает соотношение оборотов входа и выхода: большее значение облегчает движение, но увеличивает количество оборотов маховика. AUMA для промышленных червячных редукторов отдельно нормирует диапазоны момента, передаточные числа, углы поворота и подсоединение ISO 5211. Это подтверждает главное правило: редуктор выбирают по расчету интерфейса и момента.
Для затвора учитывают пиковый момент отрыва уплотнения; для крана – момент страгировки шара после простоя и характеристики среды. Запас согласовывают с производителем, чтобы не получить либо слабый привод, либо механический таран.
Совместимость с задвижками и кранами
Червячный редуктор для крана и дискового затвора обычно представляет собой угловой четвертиоборотный механизм. Он должен совпадать с арматурой за монтажным фланцем, посадкой вала, углом и моментом. ISO 5211 определяет размеры интерфейса и справочные значения крутящего момента для подсоединения поворотных приводов.
Переходная втулка или кронштейн допустимы только в качестве рассчитанной монтажной детали. Люфт, перекос или слабое крепление ухудшают позиционирование и создают дополнительную нагрузку на шток.
Материалы изготовления и степень защиты IP
Корпуса изготовляют из чугуна, алюминиевых сплавов или стали, а зубчатые элементы из материалов, рассчитанных на контактные нагрузки. Покрытие защищает от коррозии, уплотнения содержат смазку и ограничивают попадание пыли и воды. IP код классифицирует защиту оболочки от твердых частиц и жидкости. Он не описывает химическую стойкость или возможность погружения вне условий испытания.
Для открытой площадки или колодца отдельно проверяют IP, покрытие, уплотнение и температурный диапазон.
Купить червячный редуктор с доставкой по Украине.
Чтобы купить червячный редуктор, отправьте модель арматуры или ее чертеж, нужный момент и фото верхнего фланца со штоком. По запросу «червячный редуктор» менеджер подготовит стоимость совместной комплектации.
UKSPAR поможет подобрать исполнение, уточнит наличие и организует доставку по Украине.
