Арматура промислова
-
Fig.H111Клапан запобіжний пружинний пропорційний кутовий сталевий фланцевий, PN16 -

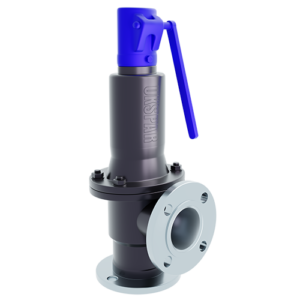

Fig.H110Клапан запобіжний пружинний кутовий повнопідйомний сталевий фланцевий, PN16
-

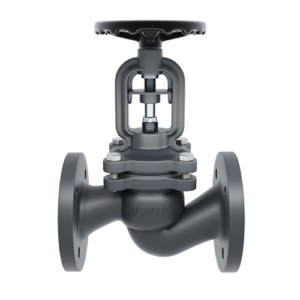

Fig.V101Вентиль сильфонний фланцевий чавунний, PN16
-

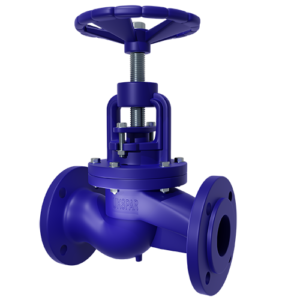

Fig.V103Вентиль (клапан) запірний фланцевий чавунний, тарілка-нж сталь, PN16
-

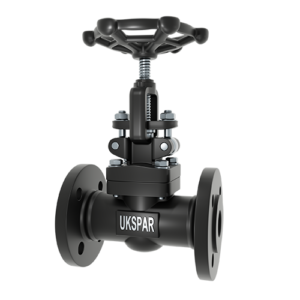

Fig.V113Вентиль запірний фланцевий сталевий, тарілка-нж сталь, PN40
-

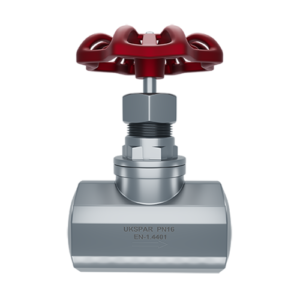

Fig.V321Вентиль (клапан) запірний різьбовий нержавіючий, шток-нж сталь, PN16
-
Fig.K110Кран кульовий фланцевий сталевий, куля-нж сталь 304, PTFE, PN25
-
Fig.K330Кран манометричний (для манометра) триходовий муфтовий латунний, G1/2-M20x1.5, PN16
-
Fig.40Кран кульовий муфтовий латунний, PN40, вода, газ
-
Fig.42Кульовий муфтовий кран з латуні, PN40, вода, газ, ручка-важіль
-
Fig.50Кульовий муфтовий кран з латуні, PN40, газ, вода
-
Fig.52Кульовий муфтовий кран з латуні, PN40, вода, газ, ручка-метелик
-
Fig.K310Кран кульовий муфтовий стальний, куля-нж сталь 304, PTFE, PN140
-
Fig.R120-L30Компенсатор сильфонний фланцевий сталевий з внутрішньою вставкою, L30, PN16
-
Fig.R420-L30Компенсатор сильфонний приварний сталевий з внутрішньою вставкою, L30, PN16
-
Fig.R120-L60Компенсатор сильфонний фланцевий сталевий з внутрішньою вставкою, L60, PN16
-

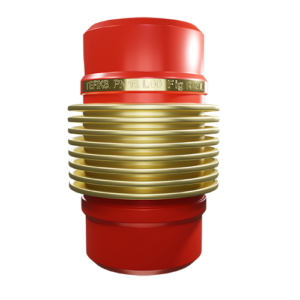

Fig.R420-L60Компенсатор сильфонний приварний сталевий з внутрішньою вставкою, L60, PN16
-
Fig.C101Зворотний клапан підпружинений фланцевий чавунний, тарілка-чавун GG25, EPDM, PN16
Застосовується в енергетиці, нафтогазовій галузі, ЖКГ та хімічній промисловості.
Вибір конкретної моделі (артикулу) та матеріалу корпусу базується на розрахункових параметрах системи: робочому тиску, температурному режимі та фізико-хімічних властивостях середовища (вода, пара, природний газ, нафтопродукти, агресивні хімічні сполуки).
Класифікація та конструктивні типи
Для забезпечення герметичності та довговічності інженерних мереж застосовують наступні типи арматури:
- Засувки (паралельні, клинові): Використовуються переважно як запірна арматура на магістралях великого діаметра (DN 50–1200+). Витримують високий тиск (PN 16–40 і вище) та мають мінімальний коефіцієнт гідравлічного опору.
- Кульові крани: Призначені для оперативного перекриття потоку. Детальніше про моделі — у розділі крани кульові Забезпечують найвищий клас герметичності «А» та надійну роботу в широкому діапазоні температур.
- Запірні клапани (вентилі): Оптимальні для систем з високими вимогами до герметичності вузла затвора. Ефективні при роботі з парою та агресивними середовищами.
- Дискові затвори (типу «батерфляй»): Компактні та економічно вигідні рішення для регулювання та перекриття потоків у системах водопостачання та пожежогасіння.
Технічні характеристики та регламенти
Якість та безпека експлуатації арматури визначаються відповідністю стандартам ДСТУ EN 12266-1 / ISO 5208 (для експорту — API 598, ASME B16.34).Ключові параметри вибору:
- Номінальний діаметр (DN): внутрішній діаметр проходу в міліметрах.
- Номінальний тиск (PN): максимальний надлишковий тиск при температурі $20$ °C.
Примітка: При підвищенні робочої температури допустимий тиск знижується згідно з графіком «Тиск-Температура».
- Тип привода: ручний (маховик, важіль, редуктор), електричний, пневматичний або гідравлічний.
- Клас герметичності: згідно з ДСТУ (від А до D), де А — повна відсутність видимих протікань (нульова протічка при випробуванні робочим тиском PN, згідно з ДСТУ EN 12266-1).
Сертифікація та відповідність стандартам
Уся трубопровідна арматура торгової марки UKSPAR сертифікована за українським Технічним регламентом обладнання, що працює під тиском — сертифікат відповідності «Укрсертифікейшн» №UA.CRT.00034-26. Залежно від типу арматури продукція відповідає, зокрема, таким стандартам:
- ДСТУ EN 1092-1 — фланцеві з'єднання;
- ДСТУ EN 1983 — сталеві кульові крани;
- ДСТУ EN 13709 — сталеві засувки, вентилі та зворотні клапани;
- ДСТУ EN 12266-1 / ISO 5208 — методи випробувань арматури на герметичність;
- API 598, ASME B16.34 — для арматури, що постачається на експорт.
Відповідність зазначеним стандартам підтверджує, що арматура проходить передбачені технічні вимоги та процедури контролю якості. Це дозволяє використовувати обладнання UKSPAR у різних трубопровідних системах з урахуванням їх призначення, робочих параметрів та вимог конкретного об'єкта.
Матеріальне виконання за сферами застосування
| Матеріал корпусу | Сфера застосування |
| Чавун (сірий/високоміцний) | ЖКГ, водоканали, системи зрошення. |
| Сталь (вуглецева, легована) | Енергетика, нафтогазова галузь, високий тиск. |
| Нержавіюча сталь | Харчова, фармацевтична та хімічна промисловість. |
| Кольорові метали та полімери | Специфічні умови, стійкість до корозії. |
Експлуатація та сервісне обслуговування
Для запобігання аваріям та продовження терміну служби обладнання необхідно дотримуватися наступних норм:
- Режимна експлуатація: Суворе дотримання паспортних значень тиску та температури.
- Регламентне ТО: Технічний огляд кожні 6–12 місяців (перевірка сальників, змащування рухомих частин).
- Монтажні норми: Встановлення на прямолінійних ділянках без механічних напружень та перекосів фланців.
Важливо: Забороняється використання арматури як опорної конструкції для трубопроводу, а також її експлуатація за наявності сторонніх шумів або вібрацій.
Надійна арматура від компанії UKSPAR
Вибір промислового обладнання вимагає врахування безлічі інженерних нюансів. Компанія UKSPAR пропонує широкий асортимент сертифікованої арматури для будь-яких промислових завдань. Ми забезпечуємо повний цикл підтримки: від фахової допомоги у підборі за вашим ТЗ до гарантійного сервісу.
Ознайомитися з каталогом та отримати консультацію фахівців ви можете на нашому сайті.
