Надійність запірної арматури визначає стабільність усього технологічного комплексу. У системах, де робоче середовище містить тверді домішки, волокна або має високу в’язкість, стандартні засувки часто виходять з ладу через засмічення корпусу. В таких умовах експлуатації незамінною є засувка шиберна (ножова).
Що таке шиберна засувка та як вона працює
Шиберна засувка — це тип трубопровідної арматури, у якій запірний елемент (ніж) переміщується перпендикулярно до осі потоку.
- Особливість: Запірний елемент має форму тонкої металевої пластини з гострим нижнім краєм.
- Функція “ножа”: Така геометрія дозволяє пластині буквально розрізати включення в потоці (волокна, папір, густий осад), забезпечуючи герметичне прилягання до ущільнювача.
Принцип функціонування
На відміну від класичних клинових засувок, шиберна модель не має “зон застою” всередині корпусу. Це запобігає накопиченню осаду, який міг би заблокувати роботу механізму. При закритті шпиндель опускає ніж, який витісняє середовище та притискається до сідла, забезпечуючи надійний клас герметичності «А».

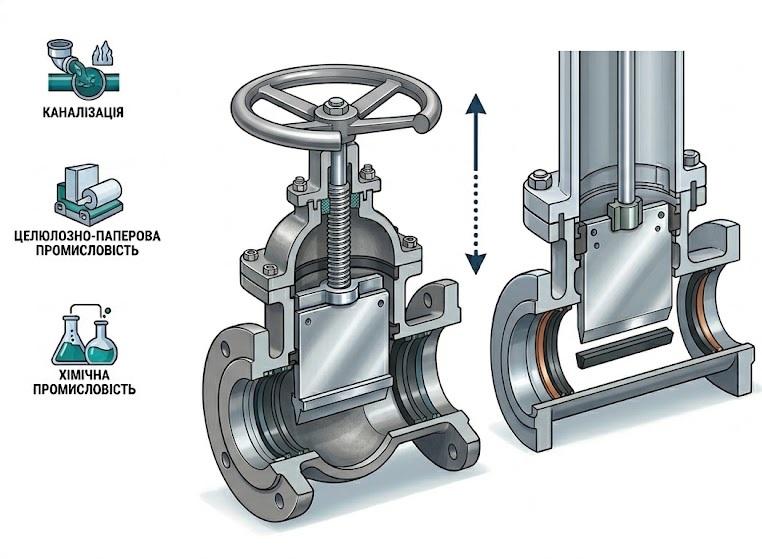

Конструктивні особливості
Технічна перевага ножових затворів полягає у мінімальній кількості рухомих частин та компактності.
Основні елементи конструкції:
- Ніж (шибер): Виготовляється з нержавіючої сталі (AISI 304; 316; 316L або інших марок з нержавіючої сталі). Проходить прецизійне полірування для зменшення тертя та високої якості герметичності.
- Корпус: Монолітний або збірний (чавун та нержавіюча сталь). Має малу будівельну довжину, що ідеально для обмеженого простору.
- Ущільнення (сідло): Еластомери (EPDM, NBR, Viton) або тип «метал по металу» для високих температур.
- Сальниковий вузол: Забезпечує герметичність виходу шпинделя. Важливо обирати моделі з можливістю заміни сальника без демонтажу всієї засувки.
Сфери застосування та робочі середовища
Вибір шиберної засувки критично залежить від типу середовища. Використання невідповідного типу ножа може призвести до швидкого зносу системи.
Де застосовується:
- Очисні споруди та каналізація: Робота зі стічними водами та активним мулом.
- Целюлозно-паперова промисловість: Транспортування мас із високим вмістом волокон.
- Харчова галузь: Перекачування в’язких продуктів (патока, сусло, цукровий сироп).
- Гірничо-видобувна сфера: Пульпи, шламові води, сипучі матеріали (цемент, зерно).
Керування затвором:
- Ручне: Маховик або важіль (для систем з рідким циклом спрацювання).
- Автоматизоване: Пневмо- або електроприводи (для магістралей з високою частотою циклів відкриття/закриття).
Як правильно вибрати шиберну засувку
Щоб арматура відпрацювала заявлені 10 000+ циклів, зверніть увагу на наступні параметри:
- Робочий тиск (PN): Зазвичай ножові засувки розраховані на тиск від 2 до 10 бар (залежно від діаметра).
- Температура: В залежності від середовища підбирається шиберна засувка з різними ущільненнями NBR +80°C EPDM +110°C VITON +150°C та метал по металу більше +150°C.
- Хімічна агресивність: Для слабо-агресивних та агресивних хімікатів обирайте нержавіючу сталь марки AISI 316 та AISI 316L.
Висновок
Шиберна засувка — це безальтернативний стандарт для роботи зі складними, в’язкими та забрудненими середовищами. Її здатність до самоочищення та компактність роблять її ідеальним вибором для середовищ з домішками.
Придбати сертифіковані шиберні засувки, що відповідають стандартам ISO та ДСТУ, ви можете в компанії UKSPAR. Ми забезпечуємо повну технічну підтримку, допомогу в підборі приводів та гарантійне обслуговування.
